智能诊断运维管理系统
■ 应用场景
视频质量检测系统是iDMS中SPS的重要组成部分,适用于监控摄像机数量多,监控时间长,并以视频监控绩效考核、视频监控质量督查、视频监控运维监管为主的机场,公安,雪亮工程、楼宇,商业综合体、港口、水利、园区等项目;
■ 系统概述
视频质量检测系统应用于视频监控网络中的模拟摄像机、DVR、DVS、NVR等设备故障的检测以及视频图像质量的分析、诊断,以及运维服务的管理工作。系统通过轮询的方式对设备进行巡检,对其运行状态和故障信息进行分析、诊断;对各路模拟或数字视频信号进行自动检测,利用先进的自适应学习算法和计算机智能视觉技术,仿真人类的视觉系统,对视频设备出现的连通故障、画面偏色、干扰噪声、雪花噪声、信号缺失、清晰度故障、亮度故障、画面冻结、场景变换、人为遮挡等故障以及故障严重程度做出准确判断,自动记录所有的检测结果,并上报监控管理中心。
■ 系统拓扑图
系统在监控中心机房内安装部署诊断运维管理平台,对前端系统进行统一考核运维管理,并在监控室按需配备运维管理操作客户端和运维平板客户端,其所有操作均在监控中心完成,方便用户对诊断结果进行查阅处理,进行统一管理。
■ 系统功能

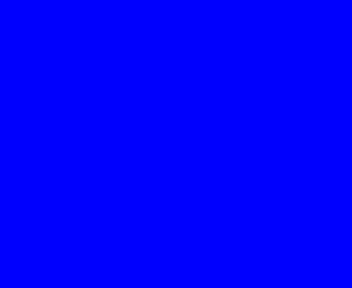

1、 视频缺失(无图像、无文字)
支持对前端设备被破坏、电源故障或者传输故障所引起的间断或者持续的画面为蓝屏、绿屏、黑屏的现象进行诊断告警。

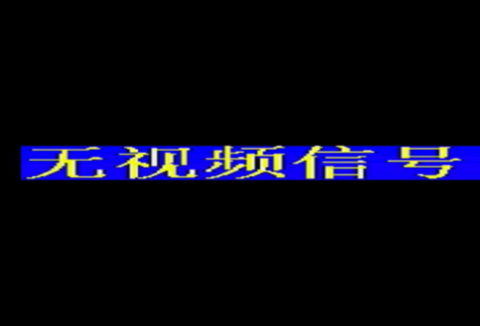

2、 视频缺失(无图像、有文字)
支持对前端摄像机损坏、电源故障或视频传输环节故障所引起的间发性或持续性的画面带有明显无信号表示的信号缺失现象进行诊断告警。

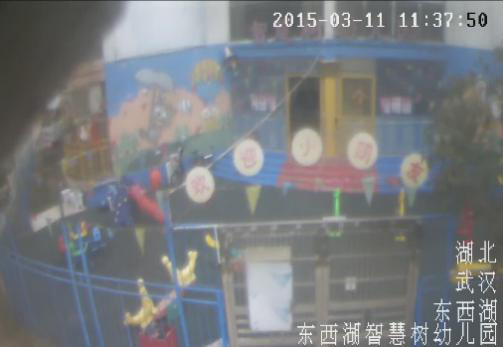

3、 视频遮挡(动态遮挡)
支持对前端摄像机受外部因素形成异物遮挡所引起的视频画面主体区域造成的部分或全部视野受阻,画面监控信息严重缺失的现象进行诊断告警。

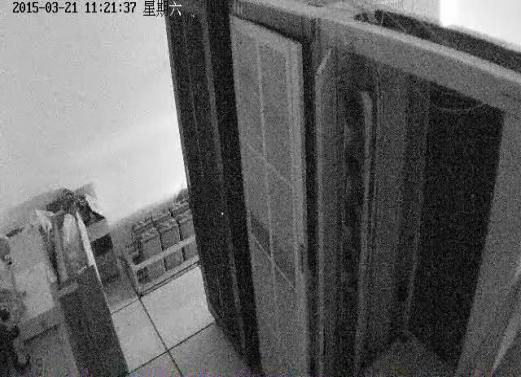

4、 视频遮挡(静态遮挡)
支持对前端摄像机受内部因素或机械性故障形成遮挡的效果所引起的视频画面主体区域造成的部分或全部视野受阻,画面监控信息严重缺失的现象进行诊断告警。
5、 视频卡顿(画面冻结)
支持对前端摄像机视频传输调度系统故障所引起的视频流解码后的画面中,时间标识无变化而形成的画面冻结的现象进行诊断告警。
6、 视频卡顿(画面静止)
支持对前端摄像机视频传输调度系统故障所引起的视频流解码后的画面整体无任何变化而形成的画面卡顿或静止的现象进行诊断告警。
7、 视频干扰
支持对前端摄像机由于线路老化,传输故障,接触不良,或者受到电磁干扰所引起的视频图像中产生速切换变化的噪点,或细微密集网纹状噪声的现象进行诊断告警。

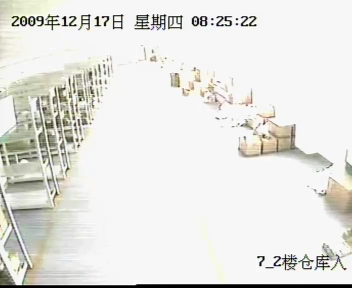

8、 亮度异常(过亮异常)
支持对前端摄像机由于照明异常、增益控制失效、摄像机故障或人为遮挡等所引起的画面整体发白(有刺眼感),目标物体轮廓不清晰,整体画面过亮的现象进行诊断告警。

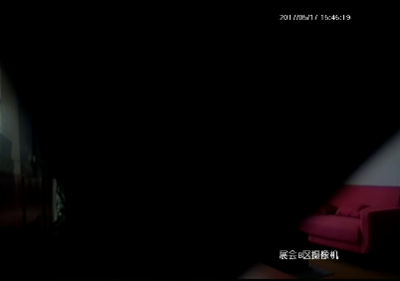

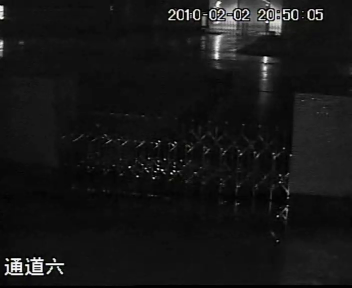

9、 亮度异常(过暗异常)
支持对前端摄像机由于照明异常、增益控制失效、摄像机故障或人为遮挡等引起的画面整体偏黑,目标物体轮廓不清晰,整体画面过暗的现象进行诊断告警。

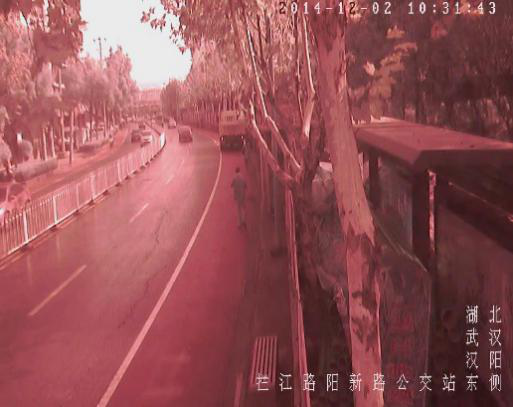

10、 色彩失真(偏色异常)
支持对前端摄像机由于线路接触不良、外部干扰或摄像机故障等原因,所引起视频中的画面偏色的现象进行诊断告警。

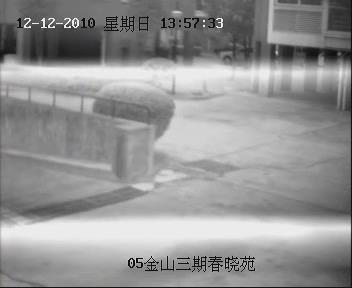

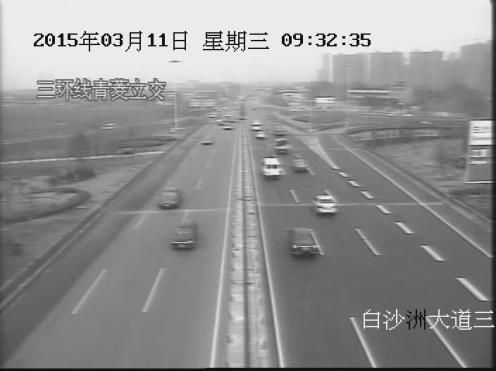

11、 色彩失真(黑白图像异常)
支持对前端摄像机由于线路接触不良、外部干扰或摄像机故障等原因,所引起视频画面呈现灰度成像,未能还原物体真实色彩的现象进行诊断告警。

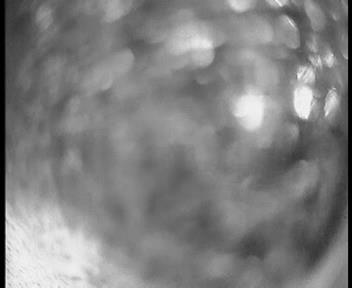

12、 视频模糊(分散模糊)
支持对前端摄像机由于视频聚焦不当,异物遮挡等原因,所引起的画面视野图像模糊的现象进行诊断告警。

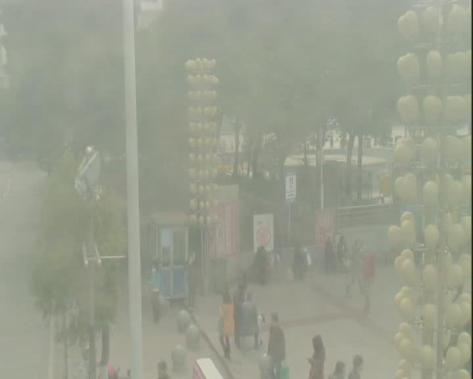

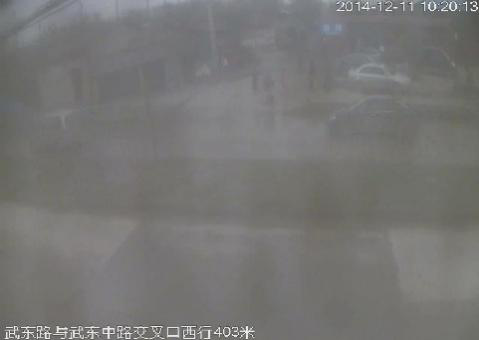

13、 视频模糊(全局模糊)
支持对前端摄像机受外部影响如大范围遮挡、雾气、镜头过脏等原因,所引起的画面整体能见度低、全局模糊的现象进行诊断告警。

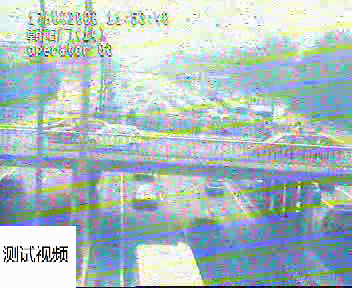

14、 彩色条纹异常
支持对前端摄像机线路老化,传输故障,或者接触不良,或受到电磁干扰,所引起的视频图像画面中混有周期性的彩色叠加条、带状干扰的现象进行诊断告警。

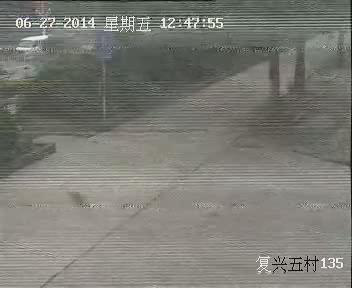

15、 细黑白条纹异常
支持对前端摄像机线路老化,传输故障,或者接触不良,或受到电磁干扰,所引起的视频图像画面中混有周期性的横向或竖向黑白叠加条、细带状干扰的现象进行诊断告警。
16、 粗黑白条纹异常
支持对前端摄像机线路老化,传输故障,或者接触不良,或受到电磁干扰,所引起的视频图像画面中混有周期性的黑白型宽型带状、波纹、网状干扰的现象进行诊断告警。
17、 对比度异常
支持对前端摄像机线路故障、参数错误或其他摄像机故障等原因,所引起视频画面整体亮度跨度范围小、颜色饱和度低而造成的对比度异常的现象进行诊断告警。
18、 图像巡检
支持对视频监控的图像进行巡检,可以根据条件查询筛选,比如组织,诊断状态(已诊断、未诊断、有故障)。在详情里查看故障图像、故障原因、运维状态等详细信息,支持报表导出。
19、 在线巡检
支持对视频监控设备的在线情况进行快速检测,并及时将设备状态以图形等形式反馈给相关用户,并对产生离线告警的设备进行高亮显示。
20、 丢包检测
支持对设备在传输过程中数据包由于各种原因在信道中丢失的现象进行检测,并侦测数据包丢失部分与所传数据包总数的比值,当其超过设定阀值既产生告警。
21、 录像巡检
支持对带存储的编码设备进行录像的完整性、录像规则和录像质量进行检测,录像检测接口支持导出。
22、 历史查询
支持按摄像机品牌、所属组织区域、级、开始日期、结束日期及其他类型查询历史诊断记录和报警记录。
23、 告警管理
支持对告警信息的分类、分级;支持对告警信息的过滤;告警信息包括告警标题、告警来源、告警发生时间、告警描述和告警级别等信息;支持多种告警通知方式,包括:消息窗口、短信、邮件、声音等。
24、 故障统计
支持对管辖区域设备进行检测,并统计各类型故障数量情况,便于运维部门及时进行运维工作,也便于用户掌握设备实际运行情况,为运维考核提供数据基础。
25、 录像统计
支持对录像进行检测,并根据检测记录统计录像保存情况,对录像故障进行定位,便于运维部门及时掌握存储的故障情况,也便于用户掌握设备实际运行情况及维修情况,为运维考核提供数据基础。
26、 离线统计
支持对设备每次的掉线信息与恢复信息进行统计,并根据记录信息统计设备的离线时长,并进行统计,便于运维部门准确掌握设备的掉线信息,也便于用户掌握设备实际运行情况及维修情况,为运维考核提供数据基础。
27、 品牌统计
支持对所管辖区域设备运行情况进行品牌统计,并按照品牌统计设备故障占比情况,为用户新建设备的产品选型提供数据依据。
28、 绩效考核
支持根据日期来查询图像考核报表,可以对各组织的应上联数量、实际上联数量、接入率、巡检总数、巡检在线数、巡检在线率、完好数、完好率以及得分情况进行查询与导出。
支持根据检测结果,智能统计各级组织设备在线情况,包括巡检总数、在线数和在线率信息。
支持按时间等条件对查询出的摄像机在线率做统计。显示摄像机故障趋势图。
支持按品牌、组织等条件对查询出的摄像机在线率统计。显示摄像机故障对比图,为用户后续选用高品质的视频设备提供有力的参考决策依据。
支持按组织形式实现设备维修响应时长统计,显示整体监控系统的设备维修响应统计信息,可选择按日、月、年的方式进行维修响应统计分析。
29、 在线分时考核
支持分时的在线统计报表,检测数据按小时进行更新,时效性更好,更有利于用户进行运维相关工作。
30、 图像完好率
支持根据时间段统计各级考核设备的图像质量检测情况,形成统计数据,并以图形化的方式展现,便于客户查看历史统计信息,掌握整体运行情况。
■ 系统优势
1、 客观评价考核
视频质量检测系统采用独立的第三方ISV平台供应商,为客户提供准确、客观、中立的运维考核数据。
2、 系统兼容性强
视频质量检测系统具有很强的兼容性,可支持ONVIF、GB28181联网协议,同时支持SVAC、H.265、MPEG4等解码格式,并且提供安讯士、三星、索尼、海康、大华、宇视、中兴、科达、天地伟业等60多个品牌的设备专用接口。
3、 支持各模块独立扩展
视频质量检测系统采用功能模块独立开发,大大降低了系统各模块的耦合度,系统采用了模块化的插槽式架构,各模块可以单独扩展,根据用户的需求组合配置各功能单元,体现了良好的灵活扩展和配置能力。
4、 服务应用性设计
视频质量检测系统采用面向服务设计,让软件功能与视频监控网络运维管理业务紧密结合,坚持业务导向型开发模式,例如:设备运行状态的实时显示、设备运行记录统计报表、周报、月报、年报等功能的开发。
